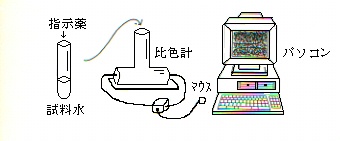

製作手順
・水道管用のＴ字型塩ビチューブとフィルムケースを本体として、緑色発光ダ
イオード(GL5G8 5φ）とＣｄＳセル（浜松ホトニクスP368）を図のように
組み合わせたもの。
フィルムケースを半分に切り、底の中央に発光ダイオード・ＣｄＳセルを接
着剤で固定する。これを塩ビ管の両側から装着する。その間にフィルムケー
スの底１ｃｍだけ残して、中央に８ｍｍ程度の穴をあけたフィルターを入れ
る。塩ビ管の上部には、比色セルとして試験管を利用する場合は、長さ10cm
で20mmの径の塩ビパイプを接続し、キャップをはめる。
比色計部品
・水道管用の塩ビＴ型チューブ：１個、塩ビチューブ：径20mm ×10cm
塩ビキャップ：１個、フィルムケース：３個、塩ビ板：厚さ３mmで
7.5cm×12.5cm、CdS光センサー：浜松P368、発光ダイオード：緑色
GL5G8 5φ各１個
・パソコンへの入力は、鳥取大学の杉本良一先生の開発したマウスインター
フェースを用いる。比色計本体の製作費用は２千円程度である。
インターフェース部品
トグルスイッチ：１個、タイマーＩＣ：ＩＣ５５５、電解コンデンサー：
25V33μF、抵抗：20Ω、小型プラスチックケース：１個、赤と黒ビニール線
60cm程度各２本、２芯シールド線：１ｍ程度、マウスピン：９ピンオス
マウスカバー１個
・詳細な組立図等の資料は、返信用封筒に切手190円を貼って、大阪府教育セン
ターの紺野宛に資料請求して下さい。
現在、ＮＥＣ社のＰＣ−９８シリーズの全機種と、COM２の９ピンポートをもつ
ＤＯＳ／Ｖ機のみです。測定ソフトは、ＭＳ・ＤＯＳ上で動作します。
本ソフトウェアは、大阪府教育センター紺野に問い合わせると入手できます。
ソフトの主な機能
1.濃度算出に必要な検量線の作成と保存
2.比色計の吸光度データから、試料濃度の算出
3.測定データの保存とデータベース化
測定したデータを、スキャナーで取り込んだ校区などの画像上に円グラフで表
示し、環境の汚染状況の理解を図るねらいのソフトウェアです。
校区地図上に表示した測定データと解説文の例
市単位での測定結果と解説文の例
本ソフトウェアも、大阪府教育センター紺野に問い合わせると入手できます。
４．大気中の二酸化窒素の測定方法
(1).測定原理
飽和炭酸カリウム溶液のしみ込んだろ紙を、フィルムケースの内側に貼り採
取器とする。これを１日測定場所に設置し、二酸化窒素を吸収させる。その容
器にザルツマン試薬を加えて発色させる。その発色を比色計で測定し、二酸化
窒素の濃度を求める。
(2).測定方法
1.１日設置した採取容器にザルツマン試薬(スルファニル酸５ｇとN-1-ナフチ
ルエチレンジアミン２塩酸50mgと、リン酸30mlを精製水に溶かして１リッ
トルとしたもの)を15ml加え、赤色に発色させる。
2.10〜15分後に色は安定する。試料を試験管に移し、別に水10ml程度入った試
験管を準備する。
3.コンピュータを起動し、画面の表示から二酸化窒素の測定を選ぶ。最初に比
色計に水の入った試験管を入れ、メニュウ２の検量線の補正を選ぶ。
リターンキーで、検量線の補正を行う。
4.次に、試料の入った試験管を比色計に入れ、メニュウ１の測定を実行する。
リターンキーで溶液の濃度が表示される。
(3).検量線の作成（使用する前に実行する必要がある）
1.亜硝酸ナトリウム69mgを正確に量り、250mlの水に溶かす。(原液)
2.この原液５mlを取り、250mlに水で薄める。この液が標準液である。
3.試験管に10mlの標準液を取り、ザルツマン試薬10mlを加えて約15分間放置
4.コンピュータを起動し、メニュウで検量線作成を選ぶ。最初に水の入った試
験管を比色計にセットして、濃度を0.0001と入力する。次に標準液の入った
試験管をセットし、0.04を入力してデータを記録して終了である。
メニューに戻る
５．酸性雨のｐＨ測定の方法
(1).測定原理
比色法によるｐＨ測定は、一定量(10ml程度)の試料水に酸塩基指示薬を加え
発色させ、その色相から比色計でｐＨを換算するしくみである。
使用する指示薬と測定範囲は以下のとおりで、濃度はすべて0.1％である。
指示薬 測定範囲
ＭＯ(メチルオレンジ) 3.1〜4.4 (黄〜赤)
ＭＲ(メチルレッド) 4.4〜6.2 (赤〜黄)
ＢＣＰ(プロムクレゾールパープル) 5.2〜6.8 (黄〜紫)
(2).測定方法
1.試料の雨水を10ml（または５ml）試験管にとる。
2.ＭＲまたはＢＣＰ指示薬を0.2ml（または、0.1ml）を加える。
3.コンピュータを起動し、画面に指示薬選択のメニューから用いた指示薬を
選択する。
4.比色計に試料をセットし、画面の指示に従って測定すると、ｐＨを表示。
(3).検量線の作成
本比色計を使用する前に、各指示薬について変色領域の上限と下限の溶液を
準備し、指示薬を加えた溶液で、初期設定する必要がある。
メニューに戻る
６．水質中の亜硝酸イオンの測定
(1).測定原理
亜硝酸イオンの検出は、一定量の試料水にザルツマン試薬を等量加えて赤紫
色に発色させる。亜硝酸イオンの量に応じて発色しており、その吸光度を比色
計で測定し、亜硝酸イオン濃度を求める。
(2).測定方法
1.試料水10mlを試験管にとる。試料が濁っている場合は、予めろ過しておく。
2.これにザルツマン試薬10ml加え、約15分間静置する。また、別の試験管に
20ml程度を準備する。
3.コンピュータを起動し、亜硝酸イオンの測定を選択。メニューで検量線補正
を選ぶ。水の入った試験管をセットし、リターンキーで検量線の補正を行う。
4.次に試料の入った試験管を比色計にセットする。メニューで測定を選択ぶ。
リターンキーで濃度を表示、試料濃度は測定時に２倍に希釈しているので、
表示する値の２倍である。

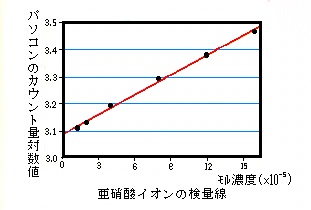

(3).検量線の作成
二酸化窒素の測定で用いた標準溶液を利用する。標準溶液での設定値は、
1.86 である。
メニューに戻る
(1).測定原理
ＣＯＤの測定は、有機物を酸化分解するときに必要な過マンガン酸カリウム
量(KMnO4)で求める。本法は、試料に対して一定量のKMnO4加え、反応前と酸
化分解後のKMnO4の量を比色法によって定量し、その減量に変換係数をかけて、
ＣＯＤを求める簡易法である。
なお、本比色法により測定できるＣＯＤの範囲は、０〜20ppmである。
(2).測定方法
1.試料水10mlを試験管にとる。６Ｍの硫酸１mlと、0.005ＭのKMnO4を１ml加
える。
2.比色計で反応前のKMnO4の量を測定する。コンピュータを起動し、反応前の
測定を選択する。試料の整理番号を入力すると測定値を保存する。
3.300ml程度のビーカーに湯を沸かし、これに試験管を約30分入れ加熱する。
4.25mlメスシリンダーなどに移し、蒸発分の水を補充し反応前の12mlにする。
5.その後液が濁っている場合は、必要に応じてろ過する。
6.コンピュータを起動し、反応後の測定を選択する。測定前に設定した整理番
号を入力すると、ppm単位のＣＯＤの値を表示する。
(3).検量線の作成
比色計を使用する前に、過マンガン酸カリウムの標準溶液と水で、検量線を
作成する必要がある。
