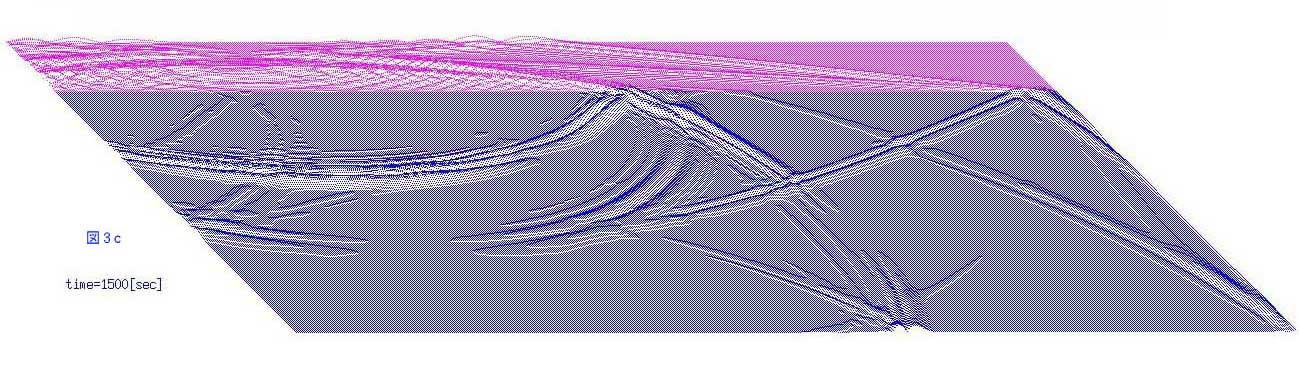

図３a，３b，３c．上下２層構造（境界の深さ１km，上層のVs＝0.8km/s，
下層のVs=3.2km/s）の境界に地下約４kmの
震源からＰ波，Ｓ波が入射した
ときの波の屈折と反射のようす．（a：500秒，
b：1000秒， c：1500秒）．
いずれの場合 も境界面で２種類の波が作られるのがわかる．
速度の速いほうがＰ波，遅い方がＳ波である．一番下の図（図３c）でＳ波が
紫色の堆積層に入ったところで２つの波に分かれているが，
速い方が問題の，
上下の揺れを大きくするＰ波に変換された波である．時間表示はいずれも
50で割ると実時間（100，200，300秒後）になる．
１格子は20ｍで計算．
