佐野工科高等学校 電気系「手作りスピーカー」
Made In Sano Kouka

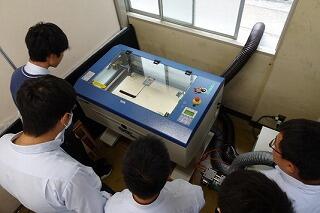

R4年度導入の「レーザー加工機」を使用しました!!
スピーカーボックス内部の電子回路も自作です!! ♪先輩たちの学んだ技術が綺麗な音に♪
スピーカーから音を出すための「アンプ」と呼ばれる電子回路を設計し、パソコンのCADソフトと、最新の電子基板加工機を使って製作しました!
PCソフトによる回路図の作成 PCソフトによる配線パターンの作成

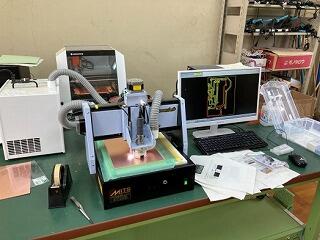

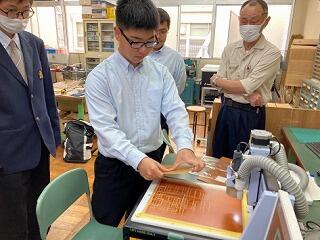

R4年度導入の最新の「電子基板加工機」を使用しています。

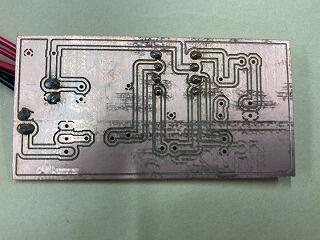

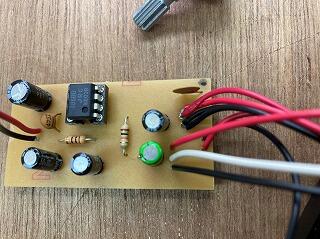

電子回路基板の裏面 電子回路基板の表面 色んな電子部品が付いてます♪
「EAGLE」と呼ばれるPCのCADソフトと、電気基板加工機で世界に一つだけのスピーカを鳴らすためのアンプ回路が完成♪♪ 佐野工科オリジナルキットです!!

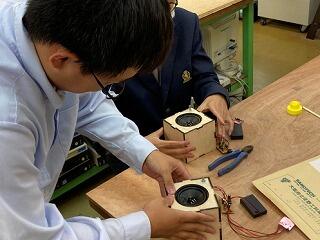

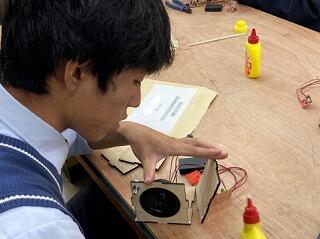

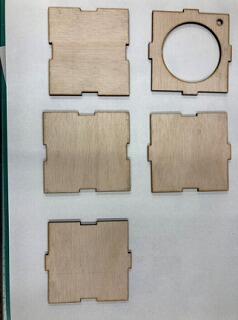

はんだ付け レーザー加工機で製作したスピーカボックスの組立
開発した手作りスピーカーキットは、Bluetoothも内蔵しているのでスマホやタブレットと連携できます。英語のリスニングを綺麗な音で聴いている生徒の様子です♪♪♪
来月は、泉佐野市の小学校に出前授業にいってきます!!
クリスマスシーズンに合うオリジナルキットを組み立て、はんだ付けをし楽しんでもらいます。
その取り組みの様子を、本ブログでもアップしますのでお楽しみにしておいてください^^
