ＡＣ電源を「ＯＮ」「ＯＦＦ」出来るスイッチを頼まれていました。具体的には、身体に障害があり普通の人が簡単に出来るミキサーの電源が「ＯＮ」「ＯＦＦ」出来ないということです。そこで、ＡＣ電源を弱い力で「ＯＮ」「ＯＦＦ」出来るようにしてほしいと云う依頼でした。
最初は、リレーで製作しようと考えていたのですが、色々と検索してみると秋月電子りに要求通りのマイコンからの信号で簡単にＡＣ電源を「ＯＮ」「ＯＦＦ」できる「ソリッド・ステート・リレーキット」です。容量も８００Ｗと大容量です。
では、マイコンは何にしようか考えたのですが、ＰＩＣなら安く済みそうですし、使い慣れています。マイコンカーでおなじみのＨ８やＲ８も使い慣れていますが、あまりにも重装備です。出来れば生徒に作ってもらおうと考えた時に、一番、試しやすいものは「Ａｒｄｕｉｎｏ」に決定しました。Ａｒｄｕｉｎｏならデバッグも簡単ですし、その場でプログラムの書き換えも簡単にできます。
出来たのが、これになります。Ａｒｄｕｉｎｏボードも自作しました。実は、内部発信モードで動くＡｒｄｕｉｎｏでモーターを可変抵抗で制御できるボードを作っていたので、その回路を流用しました。

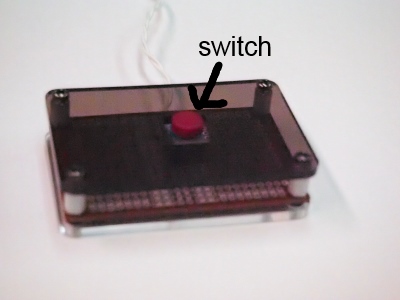

このスイッチを押すとＡＣ電源が「ＯＮ」となりもう一度押すと「ＯＦＦ」となります。自分の手を支えることも大変なのでスイッチの高さ部分にアクリル板を設置しました。

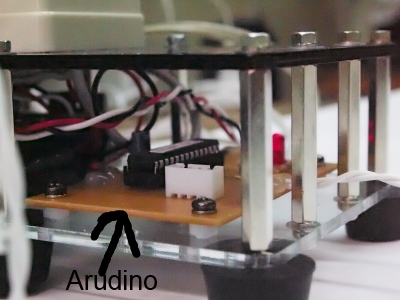

自作のＡｒｄｕｉｎｏ基板です。発振が内部発振で行うようになっていますので、低コストでできました。書き込みはＵＳＢ－シリアル変換器で書き込んでいます。この部分でも低コストとなります。今回、製作は１個なので低コストを目指したのではありませんが、部品点数が少ないことは色々な面でプラスとなりますので採用しました。

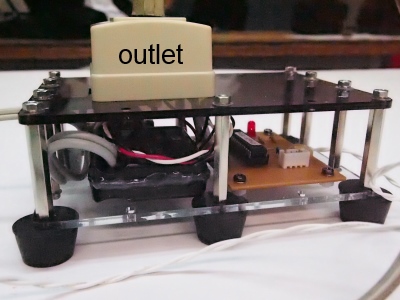

電源コンセント部分です。写真では見えませんがソリッド・ステートリレーが奥にあります。
作ったものは大変簡単ですが、使ってもらうと大変喜んでもらいました。モノづくりの原点を思い出した一品となります。
